La fibra óptica no solo es la espina dorsal de las redes modernas de comunicaciones, sino también un componente esencial en arquitecturas de alta disponibilidad, redes FTTH, enlaces de transporte de 5G, interconexiones de centros de datos y despliegues edge. Para los técnicos de campo, instaladores y profesionales IT, conocer en profundidad el proceso de instalación, prueba y certificación es clave para garantizar rendimiento, fiabilidad y escalabilidad.
1. Fundamentos y Clasificación de Fibra Óptica
Fibra Monomodo (SMF)
- Estándares: ITU-T G.652D (tradicional), G.657.A1/A2 (curvatura mejorada)
- Aplicación típica: Backbones, WAN, DWDM, rutas metropolitanas, MMR
- Características clave:
- Atenuación: 0,19-0,35 dB/km
- Soporta enlaces > 100 km sin regeneración
- Sensible a microcurvaturas: se recomienda radio mínimo ≥ 10x el diámetro
Fibra Multimodo (MMF)
- Estándares: OM1 (62,5 µm), OM2/OM3/OM4/OM5 (50 µm)
- Aplicación: Data centers, campus, SANs
- Ventajas:
- Mayor diámetro → mayor tolerancia a alineación
- Compatible con transceptores más económicos (VCSEL)
- OM5 permite multiplexación por longitud de onda (SWDM)
2. Preparación del Entorno de Trabajo
Herramientas básicas:
- Peladora de fibra
- Cortadora (cleaver) de precisión
- Alcohol isopropílico 99% y toallitas sin pelusa
- Lupa de inspección o microscopio digital
- Limpiadores one-click para conectores
Entorno de instalación:
- Zona limpia, sin partículas o polvo
- Uso de EPI: gafas, guantes, tapabocas si se trabaja con fibra en seco
- Contenedores de desechos de fibra (vidrio cortante)
3. Tipos de Cables y Clasificación por Entorno
| Tipo de cable | Entorno recomendado | Observaciones técnicas |
|---|---|---|
| Tight Buffer | Indoor (riser, plenum) | Fácil conectorización directa |
| Loose Tube | Outdoor, ductos, aéreos | Incluye gel o dry-block |
| Armored | Subterráneo, zonas rudas | Alta resistencia mecánica |
| Breakout | Centros de datos, racks | Fibras con subunidad de refuerzo |
| Mini-Distribution | Alta densidad, bajo peso | Ideal para trayectos cortos en rack |
| Direct Burial | Enterramiento directo | Requiere protección anticorrosiva |
4. Métodos de Empalme y Terminación
Fusión con arco eléctrico
- Requiere empalmadora con alineación por núcleo
- Se recomienda limpieza y corte a 90° exactos
- Ideal para troncales y enlaces de alta fiabilidad
- Típica pérdida por fusión: 0,03 – 0,08 dB
Conectores preinstalados o rápidos
- SC, LC, ST, FC, E2000, MTP/MPO
- UPC vs APC: elegir según tipo de aplicación y requerimientos de RL (Return Loss)
- MTP/MPO usados en redes paralelas (40/100/400G)

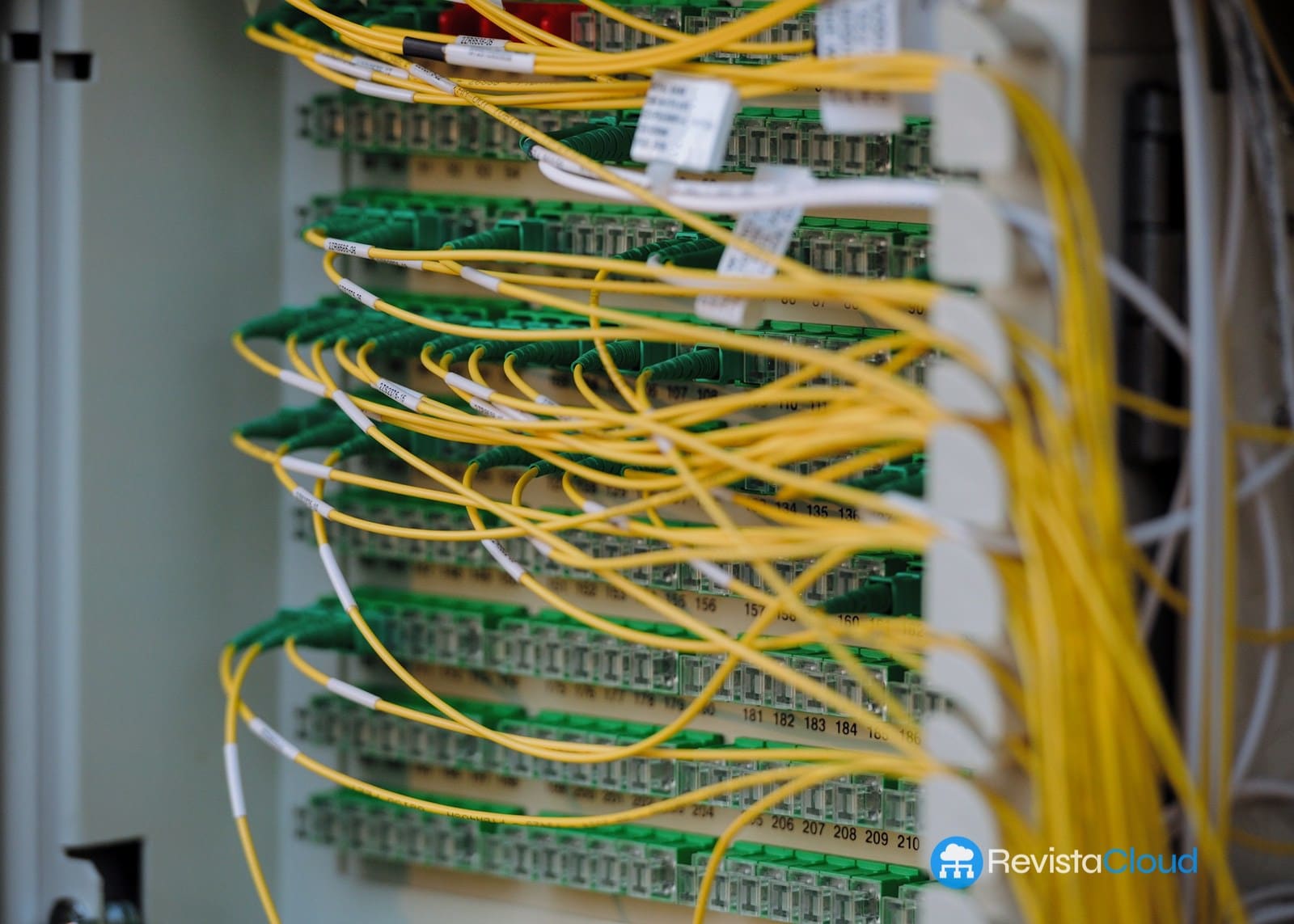

5. Patching y Organización en Racks y Centros de Datos
- Utilizar paneles de parcheo con numeración secuencial
- Paneles MPO → LC para romper enlaces paralelos
- Usar bandejas con gestión de curvatura mínima (25 mm típico)
- Dividir caminos ópticos vertical y horizontalmente (TIA-942-C)
6. Procedimientos de Medición y Certificación
Limpieza y preinspección:
- Revisar con microscopio digital antes de cada conexión
- Limpiar conectores con «push cleaners» o cassette de limpieza
Certificación OLTS:
- Con kit fuente + medidor calibrado por longitud de onda (850/1300 o 1310/1550 nm)
- Medición bidireccional
- Verificar pérdidas de inserción y reflectancia
OTDR:
- Permite identificar eventos, localización de fallos
- Medir desde ambos extremos para tramos >150 m
- Pérdida total, distancia, reflectancia y calidad del empalme
7. Consideraciones de Instalación y Seguridad
- Radio de curvatura: ≥ 10x para instalación / 15x en operación
- Tensión máxima durante tracción: según fabricante (500–800 N típico)
- Evitar exposición directa al láser
- Etiquetado según normas ANSI/TIA-606-C
8. Normativa Técnica de Referencia
- TIA-568.3-D: prácticas para fibra óptica en cableado estructurado
- EN 50174-1/2/3: instalación en edificios y exteriores
- ISO/IEC 14763-3: pruebas de campo
- ANSI/TIA-942-C: diseño de data centers
9. Recomendaciones Finales para Técnicos
- Planificar el tendido con rutas físicas documentadas
- Usar probadores visuales para validación rápida
- Nunca doblar ni pisar el cable
- Documentar OTDR y pérdidas con fotos y firmas
- Realizar cursos periódicos de actualización (FOA, BICSI, etc.)
Conclusión
Instalar y certificar enlaces de fibra óptica requiere habilidades técnicas, conocimiento actualizado de normativas y dominio de herramientas de precisión. La calidad de la instalación afecta directamente al rendimiento de la red. Por ello, una ejecución profesional y metódica es clave para garantizar servicios fiables, escalables y seguros. La fibra óptica, bien instalada, es una inversión de décadas.
